Эффективная и безопасная прокладка кабельных систем — залог надежной работы любого объекта, от жилого дома до крупного промышленного предприятия. Центральное место в этой задаче занимают кабельные лотки и короба, которые обеспечивают механическую защиту, удобство монтажа и обслуживания, а также эстетичный внешний вид. Однако, чтобы эти системы выполняли свои функции в полной мере, необходимо уделять пристальное внимание двум ключевым аспектам: правильному расчету заполнения и соблюдению норм монтажа.
Расчёт заполнения кабельного лотка и короба
Перегрузка лотка или короба кабелями — распространенная ошибка, приводящая к перегреву, повреждению изоляции и сокращению срока службы всей системы. Для предотвращения подобных ситуаций применяется расчет заполнения, который учитывает пропускную способность лотка и суммарные размеры укладываемых кабелей.
Расчёт заполнения кабельного лотка и короба
Перегрузка лотка или короба кабелями — распространенная ошибка, приводящая к перегреву, повреждению изоляции и сокращению срока службы всей системы. Для предотвращения подобных ситуаций применяется расчет заполнения, который учитывает пропускную способность лотка и суммарные размеры укладываемых кабелей.

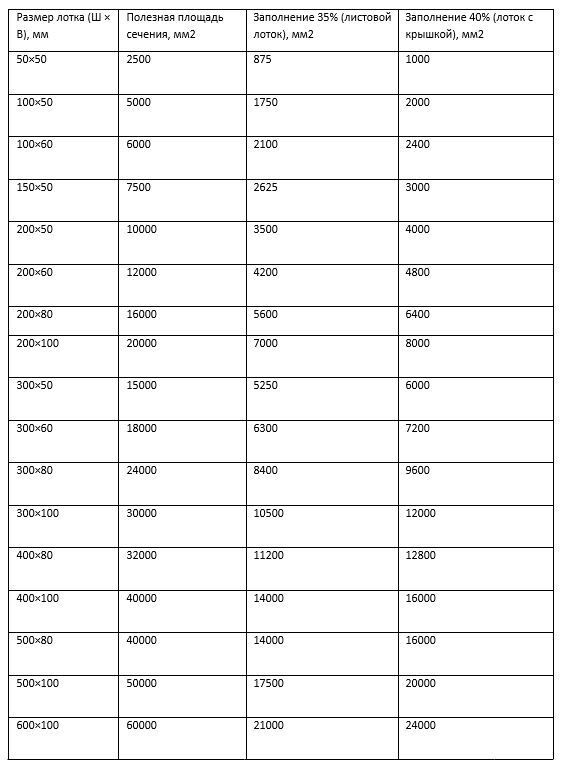

Таблица полезных сечений лотка кабельного и его заполнения:

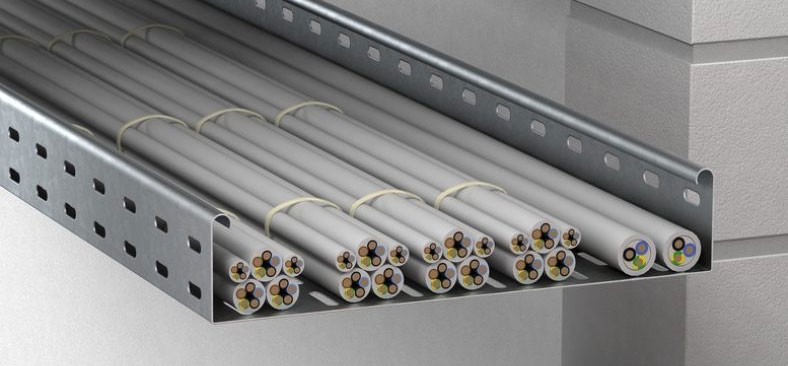

Способы прокладки кабелей в лотках
Существует несколько основных способов укладки кабелей в лотки:
- Послойная укладка: Кабели укладываются ровными рядами, один над другим. Этот метод обеспечивает максимальное использование пространства и удобство доступа к каждому кабелю.
- Свободная (пучковая) укладка: Кабели группируются в пучки или укладываются без строгого порядка. Этот способ подходит для лотков с большим запасом по площади или при прокладке кабелей различного диаметра.
- Перекрестная укладка: Применяется на поворотах и разветвлениях для минимизации изгиба кабелей.
Проектная документация должна содержать в себе информацию по расстояниям между опорными конструкциями и местами крепления лотков. Ниже в таблице приведены типовые габариты:
Существует несколько основных способов укладки кабелей в лотки:
- Послойная укладка: Кабели укладываются ровными рядами, один над другим. Этот метод обеспечивает максимальное использование пространства и удобство доступа к каждому кабелю.
- Свободная (пучковая) укладка: Кабели группируются в пучки или укладываются без строгого порядка. Этот способ подходит для лотков с большим запасом по площади или при прокладке кабелей различного диаметра.
- Перекрестная укладка: Применяется на поворотах и разветвлениях для минимизации изгиба кабелей.
Проектная документация должна содержать в себе информацию по расстояниям между опорными конструкциями и местами крепления лотков. Ниже в таблице приведены типовые габариты:
Типичные ошибки при проектировании и монтаже кабельного лотка
- Недостаточный запас по площади: Игнорирование коэффициента заполнения, что приводит к перегреву и сложностям при последующем добавлении кабелей.
- Нарушение радиусов изгиба: Пренебрежение минимальными радиусами изгиба кабелей, что ведет к повреждению их изоляции.
-Отсутствие поддержки: Недостаточное количество опорных точек для тяжелых кабельных трасс, вызывающее провисание и деформацию лотка.
- Неправильная герметизация: Использование неподходящих или поврежденных крышек, что снижает уровень защиты от пыли и влаги.
- Игнорирование электромагнитной совместимости (ЭМС): Раздельная прокладка силовых и информационных кабелей, использование лотков с неправильной ориентацией для минимизации помех.
Правильный расчет заполнения и строгое соблюдение норм монтажа лотка и кабеля в нем — это не опция, а необходимость для создания долговечной и безотказно функционирующей кабельной системы.
Экспертная рекомендация
Создание надежных кабельных систем требует внимания к деталям. Если вам необходим профессиональный расчет лотков и вы ищете надежного поставщика, компания ТЭТ готова предложить свои экспертные знания и хорошие цены на качественную продукцию. Обращайтесь к нам для реализации ваших проектов!
- Недостаточный запас по площади: Игнорирование коэффициента заполнения, что приводит к перегреву и сложностям при последующем добавлении кабелей.
- Нарушение радиусов изгиба: Пренебрежение минимальными радиусами изгиба кабелей, что ведет к повреждению их изоляции.
-Отсутствие поддержки: Недостаточное количество опорных точек для тяжелых кабельных трасс, вызывающее провисание и деформацию лотка.
- Неправильная герметизация: Использование неподходящих или поврежденных крышек, что снижает уровень защиты от пыли и влаги.
- Игнорирование электромагнитной совместимости (ЭМС): Раздельная прокладка силовых и информационных кабелей, использование лотков с неправильной ориентацией для минимизации помех.
Правильный расчет заполнения и строгое соблюдение норм монтажа лотка и кабеля в нем — это не опция, а необходимость для создания долговечной и безотказно функционирующей кабельной системы.
